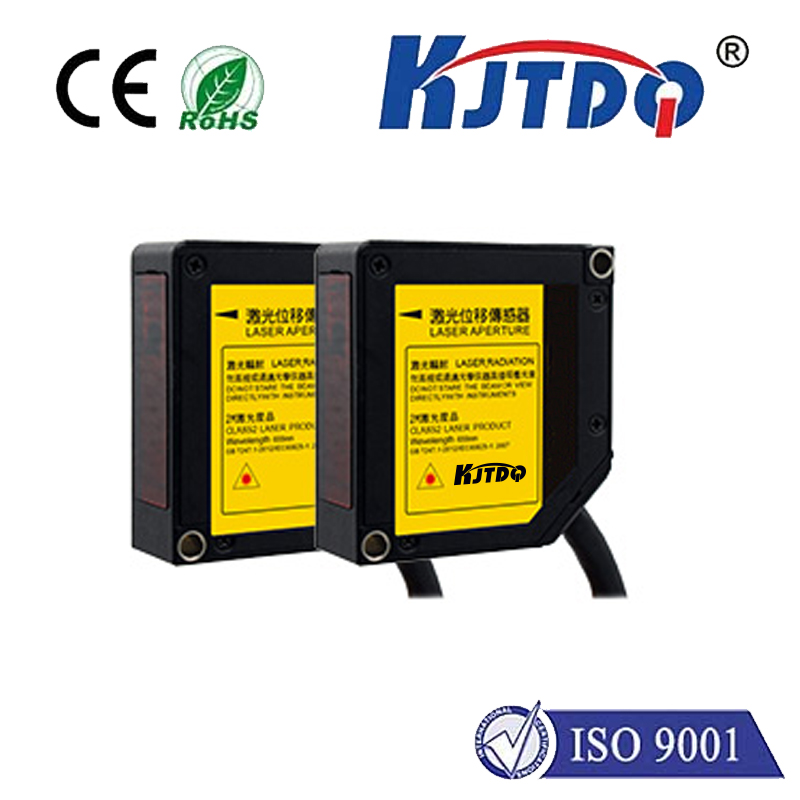

高精度激光位移傳感器
- ●：激光LED,可見光,反光等級分為2級
- ●：雙通訊、三開關量、雙模擬量等多種通訊方式
- ●：反應時間分別為200μs、500μs、1ms、2ms
- ●：光斑小,光斑只有0.1x1mm
- ●：檢測精度達±0.1% F.S
- ●：檢測范圍分別為30mm、50mm、85mm、120mm、250mm
- ●：5種不同的分辨率：0.5μm、1.5μm、2.5μm、8μm、20μm
激光LED,可見光,反光等級分為2級，雙通訊、三開關量、雙模擬量等多種通訊方式反應時間分別為200s、500us、1ms、2ms，光斑小, 光斑只有0.1x1mm檢測精度達+0.1% F.S，檢測范圍分別為30mm、50mm、85mm、120mm、250mm5種不同的分辨率:0.5μm、1.5μm、2.5μm、8μm、20μm
| 產品型號 (注1) | 高 功 能 型 | KJT03-L | KJT05-L | KJT08-L | KJT12-L | KJT25-L | |
| 測定方式 | 擴散反射 | ||||||
| 測定中心距離 | 30mm | 50mm | 85mm | 120mm | 250mn | ||
| 測定范圍 | ±4mm | ±10mm | ±20mm | ±60mm | ±150mm | ||
| 光源 | 紅色半導體激光，級別1(JIS/IEC/GB/KS/FDA Laser Notice No.50/GB) 最大輸出：0.39mW、投光峰波長：655nm | ||||||
| 光束直徑 | 1.75×3.5mm | ||||||
| 受光部 | CMOS圖像傳感器 | ||||||
| 分辨率 | 0.5μm | 1.5μm | 2.5μm | 8μm | 20μm | ||
| 線性度 | ±0.2%F.S. | ||||||
| 溫度特性 | ±0.08%F.S./℃ | ||||||
| 電源電壓 | 24V DC±10% 包括脈動0.5V(P-P) | ||||||
| 電流消耗 | 100mA以下 | ||||||
| 取樣周期 | 200μs、500μs、1ms、2ms | ||||||
| 模擬輸出 | 電壓 | 輸出范圍：0～10.5V(正常時)、11V(警告時) 輸出阻抗：100Ω | |||||
| 電流 | 輸出范圍：3.2～20.8mA(正常時)、21.6mA(警告時)負載阻抗：300Ω以下 | ||||||

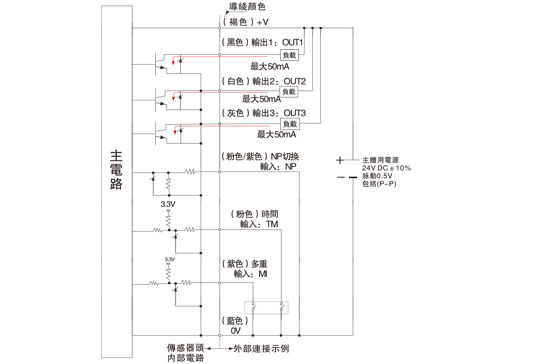

| OUT1輸出 OUT2輸出 OUT3輸出 | 判斷輸出或警告輸出(設定切換式) NPN晶體管集電極開路/PNP晶體管集電極開路(切換式) | ||||||
| <NPN動作設定時> 最大流入電流：50mA 施加電壓：3～24V DC(輸出一0V間) 剩余電壓：2V以下 當流入電流為50mA時) 漏電流：0.1mA以下 | <PNP動作設定時> 最大流出電流：50mA 剩余電壓：2.8V以下 (當出電流為50mA時) 漏電流：0.1mA以下 | ||||||
| 輸出動作 | 0N(輸出動作)時開路 | ||||||
| 短路保護 | 配備(自動恢復式) | ||||||
| NP切換輸入 | OV連接時：NPN集電極開路輸出動作 電源24V DC連接時：PNP集電極開路輸出動作 | ||||||
| 定時輸入 | NPN動作設定時：連接0V時動作或者連接中動作(因設定而異) PNP動作設定時：連接外部電源+時動作或者連接中動作(因設定而異) PNP動作設定時：連接外部電源+時動作或者連接中動作(因設定而異) | ||||||
| 多路輸入 | 根據輸入時間進行調零、復位、內存切換、示教、保存、激光控制 NPN動作設定時：依據連接0V的時間 PNP動作設定時：依據連接外部電源+的時間 | ||||||
| 通信接口(高功能型) | RS-422或RS-485 波特率：9,600/19,200/38,400/115,200bps 數據長8bit、結束位長1bit、奇偶校驗無、BCC有、數據 區分：CR | ||||||
| 顯示燈 | 激光投光 | 綠色發光二極管激光投光時亮起 | |||||
| 警告 | 橙色發光二極管光量不足致使無法測定的狀態 | ||||||
| 輸出 | 黃色發光二極管(顯示燈數：3)輸出動作時亮起 | ||||||
| 數字顯示部 | 紅色發光二極管符號和5位顯示 | ||||||
| 保護構造 | IP67(除連接器部) | ||||||
| 污損度 | 2 | ||||||
| 絕緣電阻 | DC 250V Megger 時 20MΩ以上(所有端子-殼體之間) | ||||||
| 耐電壓 | AC 1,000V 1分鐘(所有端子-殼體之間) | ||||||
| 耐振動 | 耐久頻率：10～55Hz(周期1分鐘)雙振幅：1.5mm X、Y、Z方向各2小時 | ||||||
| 耐沖擊 | 500m/s2 X、Y、Z方向各3次 | ||||||
| 周圍照明度 | 3,000lx以下(白熾燈時的受光面照明度) | ||||||
| 周圍溫度 | -10～+45°C(注意不可結露、結冰)存儲時： -20～+60°C | ||||||
| 周圍濕度 | 35～85%RH 存儲時：35～85%RH | ||||||
| 使用高度 | 2,000m以下 | ||||||
| 材質 | 本體外殼：PBT、前蓋：丙烯、電纜：PVC | ||||||
| 電纜 | 高功能型：0.5m | ||||||
| 電纜延長 | 高功能型：用可選電纜(另售)全長可延長至20m | ||||||
| 緊固扭矩 | 0.8N·m以下 | ||||||
| 重量 | 高功能型 | 約70g(不包括電纜)、約110g(包括電纜)、約160g(包裝) | |||||
| 適用標準 | EMC指令適用 | ||||||
(注1): 未指定時的測定條件為：電源電壓24V DC、環境溫度：20°C:取樣周期：500μs、
平均次數：1,024次、測定中心距離、對象物體：鋁蒸著表面反射鏡、模擬輸出。
